国产精品麻豆久久va精品,国产丝袜美女一区二区三区,国产精品无码无卡毛片不卡视

Q：美國原裝進口DAKOTA達高特水下測厚儀有哪些型號可以選擇？

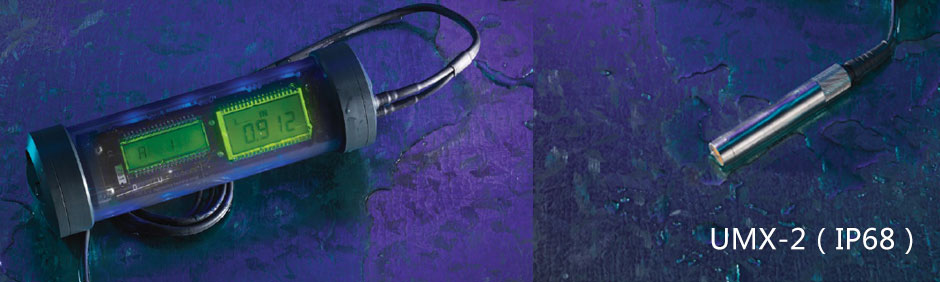

A：水下超聲波測厚儀UMX-2防水外殼：高強度透明塑料外殼，深度等級為300米；UMX/MX3水下測厚儀，包括UMX水下裝置和MX3超聲波測厚儀。將MX3安裝在UMX中，可用于檢查水下環境中的腐蝕情況，包括：船舶、管道、存儲罐、船塢、橋樁等

Q：新型號PZX-7超聲波測厚儀完全替代達高特測厚儀PX-7嗎？

A：PZX-7可以配延遲塊探頭和接觸式探頭，比PX-7多了增益可調（有兩種，如果選擇延遲塊探頭，有43dB、46dB、49dB 三擋；如果選擇接觸式探頭，有40dB、43dB、46dB、49dB、52dB五檔）和測量聲速選項（可用作超聲波聲速儀）。Dakota測厚儀PZX-7 配有Type-C接口（也就是現在大部分主流安卓手機的充電接口），可以用Type-C的數據線給主機供電。PX-7在E-E模式下，可穿透涂層測量。PZX-7沒有說明有此功能（配標準延遲塊探頭）。

Q：達高特DAKOTA高精超聲波測厚儀探頭配件怎么選型？

A：原裝美國進口高精密超聲波測厚儀，在產品資料介紹下面列出了可選擇的探頭，只是一個參考，具體還是要根據主機型號看是否適用。比如是單晶探頭，PX-7超精測厚儀是PVX的簡版，沒有掃描；只能用標配探頭，不帶延遲塊的探頭用不了。

Q：美國達高特進口測厚儀MX-5DL 新型號是ZX-5DL，有什么區別？

A：ZX-5DL達高特測厚儀MX-5DL多了增益可調（有40dB、43dB、46dB、49dB、52dB五檔）和測量聲速選項（可用作超聲波聲速儀）。

ZX-5DL配有Type-C接口（也就是現在大部分主流安卓手機的充電接口），可以用Type-C的數據線（隨機配備）給主機供電。

Q：達高特哪款超聲波測厚儀要配高阻抗探頭？

A：高阻抗探頭，其涂層穿透功能比較強，一般給DAKOTA帶涂層穿透功能的超聲波測厚儀配。比如PZX-7穿透涂層超聲波測厚儀。

Q：超聲波測厚儀的操作中應力對測量結果有什么影響嗎？

A：在役設備、管道大部分有應力存在，固體材料的應力狀況對聲速有一定的影響，當應力方向與傳播方向一致時，若應力為壓應力，則應力作用使工件彈性增加，聲速加快；反之，若應力為拉應力，則聲速減慢。當應力與波的傳播方向不一至時，波動過程中質點振動軌跡受應力干擾，波的傳播方向產生偏離。根據資料表明，一般應力增加，聲速緩慢增加。 

Q：達高特測厚儀探頭接觸面有一定磨損，還能用嗎？

A：超聲波測厚儀的探頭接觸面有磨損對測量精度是有影響的。常用測厚探頭表面為丙烯樹脂，長期使用會使其表面粗糙度增加，導致靈敏度下降，從而造成顯示不正確。可選用500#砂紙打磨，使其平滑并保證平行度。如仍不穩定，則考慮更換探頭。

Q：耦合劑對達高特超聲波測厚儀測量精度的影響？

A：耦合劑是用來排除探頭和被測物體之間的空氣，使超聲波能有效地穿入工件達到檢測目的。如果選擇種類或使用方法不當，將造成誤差或耦合標志閃爍，無法測量。因根據使用情況選擇合適的種類，當使用在光滑材料表面時，可以使用低粘度的耦合劑；當使用在粗糙表面、垂直表面及頂表面時，應使用粘度高的耦合劑。高溫工件應選用高溫耦合劑。其次耦合劑應適量使用，涂抹均勻，一般應將耦合劑涂在被測材料的表面，但當測量溫度較高時，耦合劑應涂在Dakota測厚儀探頭上。 

ZX-5DL的儲存數據和傳輸數據的方式改變了。ZX-5DL不用專用軟件，用Type-C接口的USB數據線，把ZX-5DL當成U盤接在計算機上，直接訪問U盤的文件（里面只有存儲的文件，是CSV格式，用EXCEL打開）。美國DAKOTA超聲波測厚儀MX-5DL的傳輸，用的是隨機配備的專用的計算機連接線和USB轉接口，接在計算機上，再用可以在官網上下載的專 用軟件，導出數據。

Q：非穿透涂層超聲波測厚儀可以用高阻抗探頭嗎？

A：達高特測厚儀非穿透涂層超聲波測厚儀，主機沒有穿透功能，不建議配高阻抗探頭，因為沒有效果。

Q：工件表面粗糙度對達高特進口超聲波測厚儀的測量值有什么影響？

A：工件表面粗糙度過大，造成探頭與接觸面耦合效果差，反射回波低，甚至無法接收到回波信號。對于表面銹蝕，耦合效果極差的在役設備、管道等可通過砂、磨、挫等方法對表面進行處理，降低粗糙度，同時也可以將氧化物及油漆層去掉，露出金屬光澤，使探頭與被檢物通過耦合劑能達到很好的耦合效果。

Q：美國達高特DAKOTA超聲測厚儀MX-5已經停產了嗎？有替代型號嗎

A：進口超聲波測厚儀MX-5停產了，新替代型號是ZX-5達高特測厚儀這款。ZX-5比MX-5多了增益可調（有40dB、43dB、46dB、49dB、52dB五檔）和測量聲速選項（可用作超聲波聲速儀）。ZX-5 配有Type-C接口（也就是現在大部分主流安卓手機的充電接口），可以用Type-C的數據線給主機供電。

Q：涂層測厚儀和超聲波測厚儀是兩種不同類型的儀器儀表，有什么共同點呢？

A：涂層測厚儀和超聲波測厚儀都屬于無損檢測儀器，即在非破壞材料的情況下對材料厚度進行厚度測量的儀器，涂層測厚儀和超聲波測厚儀都能夠通過探頭從材料的單面對材料進行接觸式測量厚度。從而避免了卡尺、千分尺、量規等需要從雙面卡住測量厚度的弊端，發揮了無損檢測的優勢，從而廣泛應用于板材制造，管道防腐，電鍍涂裝，機械零部件制造，航空航天等重要領域。涂層測厚儀和超聲波測厚儀應用在不同領域的材料厚度測量。實際上涂層測厚儀偏重于表面覆層的測量，而超聲波測厚儀側重于壁厚和板厚的基材測量。

Q：用一句話概括來講什么是超聲波測厚儀

A：通過超聲波原理，使用雙晶探頭對內壁腐蝕的管件進行的管壁減薄的測量，以及使用單晶探頭對薄壁或多層材料進行的非常精確的壁厚測量。

Q：美國達高特DAKOTA超聲測厚儀可以穿透涂層嗎？

A：涂層穿透功能是儀器的性能決定的。ZX-3，ZX-5沒有穿透功能，ZX-6超聲波測厚儀,PZX-7有這個功能。

Q：超聲測厚儀的測量方法常用的有哪些？

A：一般測量方法： （1）在一點處用探頭進行兩次測厚，在兩次測量中探頭的分割面要互為90°，取較小值為被測工件厚度值。 （2）30mm 多點測量法：當測量值不穩定時，以一個測定點為中心，在直徑約為30mm 的圓內進行多次測量，取最小值為被測工件厚度值。 

精確測量法：在規定的測量點周圍增加測量數目，厚度變化用等厚線表示。 

連續測量法：用單點測量法沿指定路線連續測量，間隔不大于5mm。

網格測量法：在指定區域劃上網格，按點測厚記錄。此方法在高壓設備、不銹鋼襯里腐蝕監測中廣泛使用。 

Q：小徑管測厚有什么特殊性嗎？

A：工件曲率半徑太小，尤其是小徑管測厚時，因常用探頭表面為平面，與曲面接觸為點接觸或線接觸，聲強透射率低（耦合不好）。可選用小管徑專用探頭（6mm ),能較精確的測量管道等曲面材料。 所以工件曲率半徑太小對超聲波測厚儀示值是有影響的。

Q：金屬厚度超聲波測厚儀顯示分辨率是啥意思？

A：顯示分辨率越高顯示精度就越高。0.001高于0.01，金屬厚度超聲波測厚儀在屏幕上尾數顯示的多，精度誤差相對就小。

Q：測厚儀ZX-5可以穿透涂層測厚度嗎？
A：達高特ZX-5是精密的超聲波測量儀器，可單邊測量物體的厚度，但沒有不去除表面涂層或漆層測量金屬基體厚度的功能。顯示精度可達0.01mm

Q：超聲波測厚儀適合測量什么樣的材料？

A：超聲波測厚儀適合測量金屬、玻璃、塑料、陶瓷以及很多超聲波的良導體。只要能以一恒定速度在其內部傳播都可測量。另外超聲波反射原理測量厚度的儀器均不適合測量層迭材料和復合材料。超聲波測厚儀中所使用的超聲回波脈沖技術一般用于測量非金屬基體材料（例如塑料、木材等）表面上的涂層厚度，而且，該方法屬于一種無損測量方法，不會對測量樣品造成損壞。超聲波測厚儀的探頭包含一個超聲波換能器，能夠發出脈沖并通過涂層。脈沖然后從基體材料反射回換能器并轉換為高頻電信號。通過對回波波形進行數字化分析，人們可以有效確定涂層的厚度。在某些情況下，利用該儀器還可以測量多層系統中的某一單層厚度。

Q：PX-7 PZX-7超聲波測厚儀測量時如何操作？要注意什么

A：美國DAKOTA公司的PX-7是精確的超聲波測量儀器。與聲納操作原理相 同，PX-7可以測量不同材料的厚度，顯示精度可達土 0.001mm。為避免接觸面有空氣層，必須使用耦合劑，通常一滴即可。然后將探頭 緊密貼在測試物體的表面，應顯示6-7個豎條及一個數值。如果聲速設置正確， 顯示值應為材料的厚度。如果顯示少于5個豎條或讀數不穩定，先檢查是否充分 耦合，探頭是否放平。如果還不穩定，可能需要更換探頭。探頭放在測量材料表 面時，每秒可進行4次測量。移走探頭，顯示最后一次測量值。有時，探頭移走時，會帶走一層耦合劑，這樣測量值會時大時小。可以明顯 觀察到探頭在位時，有一個讀數；探頭移走時，又有一個讀數。
測量表面準備
測量表面的開頭和粗糙程序非常重要。粗糙不平的表面會限制超聲波穿過材 料，導致測量不穩、不可靠。測量表面應清潔、無細小顆粒、灰塵等，這些物質 會導致探頭不能很好地接觸測量面。應使用鐵刷或砂紙以及砂輪等。對于特別粗 糙的表面如鑄鐵，很難測量，因為會造成聲速發散。粗糙的表面除了給測量帶來 困難，還會增加探頭的磨損。

Q：進口超聲波測厚儀的主要測量方法有什么區別？

A：超聲波測厚儀主要是用來測量鋼板，鋼管等基材的厚度而不是測量涂層和鍍層的厚度。超聲波測厚儀的其他稱呼：超聲測厚儀（簡稱UT），超聲波測量儀，壁厚測量儀，鋼板測厚儀等。而超聲波測厚儀精度以mm為單位，顯示分辨率一般為：0.1，0.01，0.001mm等精度，超聲波測厚儀的量程一般為0.75-300mm，特殊的在0.15-20mm；3-500mm。超聲波測厚儀的原理：探頭發射的超聲波脈沖到達被測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。適合測量所有導聲材料，如鋼、鐵、金屬，塑料、陶瓷、有機玻璃等超聲波的良導體。 

超聲波測厚儀進口或是國產,目前主流的有兩種： 

一種是穿越涂層測厚（回波-回波模式）：無需清除被測物體表面的油漆，塑料等附著物即可測量基體厚度，主要用于油田防腐管道測量，船舶，容器測量。 

另一種是直接測量基體厚度（界面-回波模式），主要用于測量裸露的基材，適用于機械加工件的測量。隨著科技的發展，超聲波測厚儀也出現一些既可以測量基材厚度又可以測量涂層厚的超聲波測厚儀。

Q：溫度對達高特測厚儀測量有影響嗎？

A：一般固體材料中的聲速隨其溫度升高而降低，有試驗數據表明，熱態材料每增加100°C，聲速下降1%。對于高溫在役設備常常碰到這種情況。應選用高溫專用探頭（300－600°C)，切勿使用普通探頭。 

Q：選擇超聲波聲速儀探頭要注意什么？

A：測厚探頭一般根據測厚范圍、測量精度和工件情況選擇。雙晶探針性能好，測量范圍寬，下限低。被測工件的表面處理與探傷相同。測量粗糙表面的厚度，需要拋光的面積不大，關鍵在于平整度。偶聯劑的選擇與探傷相同。甘油或水玻璃適用于小直徑管壁和固體壁的厚度測量。

測量管道，特別是小口徑管道時，要仔細左右擺動探頭，使其與管壁正交，的厚度指示以獲得穩定jing確。如果儀器工作正常，但厚度無法測量，首先檢查工件光潔度是否合格。如果偶聯劑是好的，光潔度不足以拋光它。如果偶聯劑太薄，則應更換粘度較高的偶聯劑。如果仍然無法檢測到，則可能是嚴重的內部腐蝕所致。稍微移動探針并再次測量。

Q：PX-7超聲波測厚儀RS232 接口怎么用？

A：PX-7帶有RS232接口，可使用附件中的電纜，與計算機相連。

1、 將電纜接入儀器底部的2針接口及計算機上的9針接口。

2、 進入測量數據存儲軟件

3、 測量后，按SEND鍵將測量數據傳輸入計算機。

Q：涂層越厚越好嗎？

A：涂層厚度并不是越厚越好，恰恰相反，現實生活中很多產品和使用場景下，大多數涂層都很薄。涂層涂料其實也是產品成本的一種，涂層越厚那么材料的成本也就越多。大多數涂層都是油漆涂料，油漆涂料的價格相對來說還是便宜的。但是有的電子產品的涂層是非常貴的，厚度每增加1個μm，產品成本都會增加很多。所以，對于產品生產企業來說，涂層厚度并不是越厚越好。涂層厚度越厚，也會帶來很高的使用成本。例如飛機涂層。在電子產品行業，涂層可以為電子產品提供隔熱、防靜電、防擊穿等作用，但是涂層厚度的增加，會使得原來電子元件之間的距離或者是電路板的厚度增加，導致散熱變差，或者說影響電子產品的最終壽命。

Q：達高特超聲波測厚儀一點校準法如何操作？
A：為保證測量精度，必須設置正確的聲速。不同材料，聲速不同。一點校準法是最簡單常用的校準方法。設定聲速的兩種方法如下：注意：該步驟需要一個所要測量的特定材料的樣塊，已知厚度。
1、開機
2、滴一滴耦合劑至樣塊。
3、使探頭緊貼樣塊表面。應顯示厚度值（可能不正確），所 有的豎條應都顯示。
4、讀數穩定后，移走探頭。如果厚度值有變化，重復步驟3
5、按CAL鍵，IN或MM符號應閃動。
6、使用上下箭頭鍵調節厚度值至樣塊厚度。
7、再按一次CAL鍵，IN/u S或MM應閃動，儀器顯示根 據厚度值計算出的聲速值。 

Q：達高特DAKOTA超聲波測厚儀穿透涂層測厚度的原理：

A：鋼中縱波聲速具代表性的為5900m/s(0.2320in/us)，但是在漆層或類似涂層中聲速一般低于2500m/s(0.1000in/us)。常規超聲設備在測量帶漆層金屬的總厚度時將錯誤地以鋼的聲速測量涂層，這意味著涂層將顯示至少2.35倍(兩種聲速的比值)其真實厚度的值。在涉及厚涂層的情況下，由涂層引入的這種誤差可以為總厚度測量的很大一部分。這個問題的解決方案是以這樣一種方法----從測量中將涂層成分去除----來測量或計算厚度。

回波―回波測量簡單地應用了在兩個相鄰底面回波間的時間間隔的成熟技術，這個時間間隔代表了透過檢測材料的聲波的連續往返行程時間。在那些帶涂層金屬的情況中，這些多次回波只能發生在金屬中而不是涂層中，因此任何一對回波的間隔(底面回波1到2、底面回波2到3等)，只代表了已去除涂層厚度后的金屬厚度。透過涂層測量要使用一個專利軟件來確定在涂層中一個往返行程代表的時間間隔。該時間間隔用于計算和顯示涂層厚度，并且通過從總測量值中減去該時間間隔，儀器也能計算和顯示金屬底層厚度。

Q：超聲波測厚儀探頭直徑有幾個選擇？

A：常規探頭直徑為φ10mm，另外還可以選擇φ6mm和φ12mm。

Q：螺栓應力檢測儀怎么選？

A：螺旋應力測試儀廣泛的應用于航空航天、衛星制造、電力設備、建筑橋梁和石油化工等領域的測量試驗。螺旋應力測試儀采用先進的超聲波反射技術，能精確、快速地測量出螺栓緊固后的應力和應變，具有使用方便、顯示直觀、便于攜帶等特點。MIN-MAX MAX2大屏幕，其它一樣

事先在實驗室里用拉力試驗機做測試，10kg 20kg 30kg測量其長度值以及溫度變化，將這個值輸入到儀器中；帶到現場進行測量，測量出來螺栓緊固后的長度，儀器會給出一個應力值來。近似的測量，現場攜帶方便，一般是橋梁所購買。

磁性探頭非磁性探頭：磁性探頭在測量時可以一直吸附在螺栓上，操作容易。

探頭不配探頭線，儀器標配里有一根探頭線。測量的螺栓長度可以到1米多，最小是20mm差不多。

Q：超聲波測厚儀可以測聚氨酯厚度嗎？

Q：達高特測厚儀適用于哪些行業？

A：超聲波測厚儀指的是使用超聲波在介質里面的脈沖反射對物體厚度測試的儀器，這種儀器通常是由主機與探頭兩部分構成的，其應用范圍十分的廣泛。超聲波測厚儀因為超聲波處理非常的簡潔，它對金屬和非金屬材料的厚度，同時具有優異的指向性，超聲技術測量金屬，不僅迅速也十分的準確，有利于環境保護，特別是在只許可一個側面可按觸的場合，更能顯示其優越性，超聲波測厚儀廣泛用于各種板材、管材壁厚、鍋爐容器壁厚及其局部腐蝕、銹蝕的情況，因此對冶金等各工業部門的產品檢驗，對設備安全運行及現代化管理起著重要的功能。

Q：在使用測厚儀時如果選錯聲速對測量結果是怎樣影響？

A：聲速選擇錯誤會導致測量結果的誤差，所以在測量工件前，根據材料種類預置其聲速或根據標準塊反測出聲速。當用一種材料校正儀器后（常用試塊為鋼）又去測量另一種材料時，將產生錯誤的結果。要求在測量前一定要正確識別材料，選擇合適聲速。

07230724072807300803080608120814082409020907091410231112010803100615072612131227
